Kuinka tehdä teleskooppi omalla kädelläsi Luultavasti jokainen hänen elämässään ainakin kiinnostunut tähtitieteestä ja halusi saada hänen kanssaan työkalun, joka antaisi meille mahdollisuuden katsoa lähemmäs tähtitaivaan arvoituksia.

No, jos sinulla on kiikarit tai teleskooppitrumpetti - jopa tällaisissa heikoissa tähtitieteellisissä instrumenteissa voi jo ihailla kauniita tähtitaivasta. Mutta jos kiinnostuksesi tähän tieteen tasoon on riittävän voimakas ja välineen käyttö ei ole lainkaan, tai jos käytettävissä olevat työkalut eivät täytä uteliaisuutesi, tarvitset yhä tehokkaamman työkalun - kaukoputki, joka voidaan tehdä itsenäisesti kotona. Tässä artikkelissa on vaiheittainen ohje, jossa on valokuva ja video siitä, miten teleskooppi tehdään omilla käsilläsi.

Teleskoopin tehtaan valmistus maksaa sinulleon melko kallis, joten sen hankinta on tarkoituksenmukaista vain, jos haluat harrastaa tähtitieteitä amatööri- tai ammattitasolla. Mutta ensin, jotta saisitte alkuperäiset tiedot ja taidot ja lopuksi ymmärtäisitkö, onko tähtitiede todella sinun, sinun pitäisi yrittää tehdä teleskooppi omalla kädelläsi.

Monissa lasten tietosanakirjoissa ja muissa tieteellisissä julkaisuissa on kuvaus yksinkertaisimman teleskoopin valmistuksesta. Jo tällainen työkalu antaa sinulle mahdollisuuden nähdä kuun kraatterit, Jupiterin levy ja sen neljä toverista, Saturnuksen levy ja renkaat, Venuksen sirppi, jotkut suuret ja kirkkaat tähti klustereita ja nebulae, tähdet, näkymättömäksi paljaalle silmälle. Välittömästi on syytä huomata, että tällainen teleskooppi ei voi kuvitella kuvanlaatua verrattuna tehdasvalmisteiden kaukoputkiin käytettävän optiikan tarkoituksen ristiriidan vuoksi.

Teleskooppilaite

Aloita - hieman teoria. Teleskooppi, kuten valokuvassa, koostuu kahdesta optisesta solmusta - linssi ja okulaari. Linssi kerää valoa esineistä, sen päältähalkaisija riippuu suoraan teleskoopin suurimmasta suurennuksesta ja kuinka heikot kohteet voidaan havaita. Okulaari lisää objektiivin muodostamaa kuvaa, jota seuraa silmän silmä optisessa piirissä.

On olemassa useita erilaisia optisia teleskooppeja, joista kaksi on yleisimpiä - refractor ja heijastin. Heijastavaa linssiä edustavat peili jarefraktori - linssijärjestelmä. Kotona heijastimen peili on työläs ja täsmällinen prosessi, joka ei ole jokin asia, jota kaikki voivat tehdä. Toisin kuin heijastin, halpa refraktorin linssejä ei ole vaikea päästä optikkoliikkeeseen.

kasvaa Teleskooppi on yhtä suuri kuin suhde Fob / Foc (Fob on linssin polttoväli, Foc on okulaari). Teleskoopilla on suurin suurennus noin 50x.

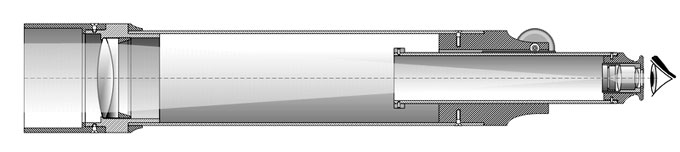

Tehdasvalmisteisen tulenkestävän teleskoopin järjestelmä

Sinun täytyy ostaa linssilinssi, jonka teho on 1 dioptri ja joka vastaa polttoväliä 1 m. Tällaisilla aihidoilla on tyypillisesti halkaisija noin 70 mm. Valitettavasti silmälasilinssit, jotka on tehty meniskiksi, soveltuvat huonosti tällaiseen sovellukseen, mutta voit lopettaa ne. Jos sinulla on pitkän tarkennuksen kaksoiskupera linssi, on suositeltavaa käyttää sitä.

Okulaari voi toimia tavallisena suurennuslasi (suurennuslasi), jonka halkaisija on noin 30 mm. Hyvä vaihtoehto voi olla myös okulaari mikroskoopista.

Kuten a kotelo voit käyttää kahta putkea paksua paperia,yksi lyhyt - noin 20 cm (silmäyksikkö), toinen noin 1 m (putken pääosa). Lyhyt putki asetetaan pitkäksi. Runko voidaan tehdä joko laajasta paperiarkista tai rullasta, taitettuna putkeen useissa kerroksissa ja liimalla PVA-liimalla. Kerrosten määrä valitaan manuaalisesti, kunnes putki tulee riittävän jäykäksi. Pääputken sisähalkaisijan tulee olla sama kuin silmälasilinssin halkaisija.

Linssin (silmälasien) on kiinnitetty ensimmäiseen putkeen ulospäin kupera puoli kautta vanteen - renkaat, joiden halkaisija on yhtä suuri halkaisija linssin ja 10 mm paksu. Välittömästi linssin asentamisen jälkeen levy - himmennin läpimitaltaan 25 - 30 mm: n keskellä oleva reikä - tämäOn välttämätöntä vähentää yhden linssin aikaansaamaa kuvaa huomattavaa vääristymistä. Tämä vaikuttaa linssin keräämän valon määrän pienenemiseen. Linssi on asennettu lähemmäksi pääputken reunaa.

Okulaari asennetaan silmän yksikköön lähempänäsen reunaa. Tätä varten sinun on tehtävä okulaarille pahvilaatikko. Se koostuu sylinteristä, jonka läpimitaltaan samanlainen okulaari. Tämä sylinteri kiinnitetään putken sisäpuoliin kahdella halkaisijalla olevilla levyillä, jotka ovat yhtä suuret kuin silmän yksikön sisähalkaisija, jossa on saman läpimitaltaan suuri aukko okulaariin.

Keskitytään muuttamallalinssin ja okulaarin välinen etäisyys okulaarisen yksikön liikkumisesta pääputkesta johtuen ja kiinnitys johtuu kitkasta. Tarkennus on kätevää kirkkaille ja suurille kohteille, kuten kuun, kirkkaiden tähtien, läheisten rakennusten kohdalle.

Teleskoopin rakentamisessa on otettava huomioon, että linssin ja okulaarin on oltava yhdensuuntaisia keskenään ja niiden keskusten on oltava tiukasti samassa linjassa.

Voit myös kokeilla läpimittaaaukon aukko ja löytää optimaalinen. Jos käytät objektiivia, jonka optinen teho on 0,6-diopteri (polttoväli on 1 / 0,6, joka on noin 1,7 m), tämä lisää aukon avaamista ja suurentaa suurennusta, mutta lisää putken pituutta 1,7 m: iin.

On aina syytä muistaa, että teleskooppi tai muu optinen laite ei voi katsoa auringosta. Tämä vahingoittaa välittömästi silmäsi.

Joten perehtyi rakentamisen periaateyksinkertainen teleskooppi ja voi nyt tehdä sen itse. Teleskoopilla on muita vaihtoehtoja silmälaseista tai teleobjektiivista. Tahansa valmistusmenetelmällä yksityiskohtia, ja muut tiedot löydät sivustoja ja foorumeita tähtitieteen ja kaukoputki päätöksenteossa. Tämä on hyvin laaja ala, se tehdään sekä aloittelijoilla että ammattitutkijoilla.

Ja muista, jos vain syöksyt tuntemattomaan sinulleaiemmin tähtitieteen maailma - ja toivomuksesi näyttää sinulle paljon tähtitaivaan aarteita, opettaa havainnointitekniikkaa, kuvaavat täysin erilaisia esineitä ja monia muita asioita, joita et edes arvaa.

Kirkasta taivasta sinulle!
